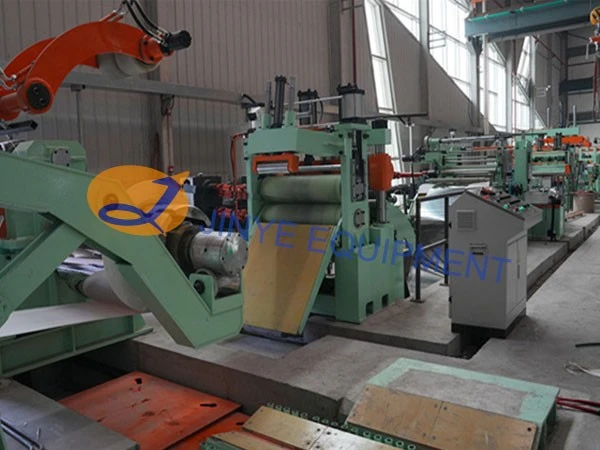

Stroj na rezanie hliníkovej fólie

Stroj na pozdĺžne rezanie hliníkovej fólie z hliníkovej cievky je špeciálne navrhnutý pre procesy odvíjania, pozdĺžneho rezania a navíjania hliníkových cievok, najmä rezanie hliníkových cievok v stave O (Al2Q3). Hliníkový materiál je ľahký, tenký a mäkký, s veľmi vysokými požiadavkami na presnosť rezu a presnosť navíjania. Je to vysoko presný rezací stroj, ktorý odráža úroveň presnosti výroby zariadení.

Parametre linky na rezanie hliníka 3 x 1250

zloženie:

Celá deliaca linka zahŕňa skladovaciu plošinu, mobilný odvíjač, prednú skladovaciu jamu, mobilné bočné vedenie, stroj na rezanie kotúčov (k dispozícii sú dvojité rezačky), offline stroj na navíjanie okrajov, zásobník č. 2, predseparovanie, napínanie stanica (typ doska + dva valce), zadný strihací stroj, merací vychyľovací valec, lisovacie separačné zariadenie, navíjač a vykladací voz. Medzi nimi musí konštrukčný dizajn a úroveň konfigurácie každej časti dosiahnuť vysokú presnosť, aby sa dosiahli požiadavky na vysokorýchlostné presné rezanie a navíjanie.

1. Tento stroj na rezanie hliníkovej fólie plne zohľadňuje povrchovú ochranu plechu: vejárovitý blok bubna odvíjača má zúbkované prekrytie, prítlačný valec a prechodový valec sú oba obalené gumovými valčekmi a navíjač je bezšvíkový navíjanie.

2. Prechodový mostík vstupnej slučky je zdvíhacieho typu vrátane oblúkového podávacieho zariadenia a ultrazvukovou detekciou sa dosahuje dostatočné a flexibilné skladovanie materiálu.

3. Hydraulické rozťahovanie a sťahovanie tŕňa odvíjača, automatické centrovanie, pneumatické brzdenie a aktívne podávanie do zásobníka slučky.

4. Súčasťou mobilnej bočnej vodiacej stanice sú stroje na príjem, upínanie a strihanie materiálu, ktoré dokážu nielen pripojiť odvíjaciu hlavu, aby sa dosiahlo podávanie materiálu do kotúčovej rezačky, ale aj aktívne podávanie do skladovacej jamy.

5. Pozdĺžne rezanie Rezačka: Kotúčové čepele, paralelné rezanie horného a spodného hriadeľa čepele, servo lisovanie horného hriadeľa čepele zdvíhačom s guľôčkovou skrutkou, elektronické pravítko kontrolujúce presnosť zdvihu, antiaxiálny pohyb a zariadenie na elimináciu zdvihovej vôle zaisťujúce presnosť, s hriadeľom čepele axiálne pohyb v rámci 0,005 mm.

6. Offline stroj na navíjanie okrajového šrotu: Okrajový šrot voľne padá do jamy a vyťahuje sa z jamy, aby sa zhromaždil do kotúčov. Na prechodovom vodiacom stole je plstená prítlačná doska, aby sa zabránilo pádu chvosta do slučky.

7. Mechanizmus oddeľovania prúžkov: Usporiadajte polohu diskov oddeľujúcich prúžky podľa veľkosti prúžkov a zabezpečte, aby boli prúžky úhľadne oddelené trojitým oddelením.

8. Napínací stôl, okrem napätia dosky, vybavený dvojitým napätím valca, napnutím servoriadenia, stabilným a nastaviteľným napätím s vysokou presnosťou.

9. Vychyľovací valec na meranie rýchlosti: Priemer valca je relatívne veľký a prechádza pásikmi na meranie rýchlosti a otáčaním, aby sa prispôsobil požiadavkám na uhol navíjania a reguláciu rýchlosti.

10. Lisovací oddeľovací mechanizmus: Hydraulický vodiaci stĺpik sa priamo tlačí nadol a rovnomerný tlak pasívne stúpa, čo zaisťuje čisté a spoľahlivé oddelenie pásov.

11. Bezšvíkový tŕňový navíjač: Dvojčeľusťový bezšvíkový bubon, vnútorný expanzný blok je integrovaná objímka, s dobrou tuhosťou a vysokou presnosťou; Regulácia konštantného napätia s premenlivou frekvenciou.

12. Nakladací a vykladací vozík: Hydraulické zdvíhanie, elektrická chôdza. Plošina vykladacieho vozíka v tvare V má na vonkajšej strane rovnomerne rozmiestnené zásuvky a zasúvacia tyč zabraňuje prevráteniu malej oceľovej cievky.

13. Hydraulický systém: Hydraulická stanica je poháňaná variabilným piestovým čerpadlom, ktoré zabezpečuje stabilný tlak v systéme. Každý hydraulický pohon poháňa hydraulický valec cez skupinu hydraulických ventilov podľa vlastných funkčných potrieb, vybavenú filtračným zariadením na zabezpečenie čistoty oleja a chladením vzduchom na zabezpečenie stabilnej teploty oleja.

14. Elektrický riadiaci systém: Stroj na rezanie hliníkovej fólie vrátane napájacej skrine motora a prevádzkovej skrine, s dotykovou obrazovkou a PLC ako prevádzkovým rozhraním, vybavený inteligentnými monitorovacími obrazovkami, celá prevádzka linky je v podstate plne automatizovaná.

15. Rezacie príslušenstvo: Zákazníci si musia objednať primerané množstvo strihacieho príslušenstva podľa špecifikácií a množstiev dosiahnutého strihania, vrátane nožov, podložiek nožov, drevených podložiek, deliacich kusov, deliacich podložiek a vlnenej plsti.
